خط تقطيع الصاج الرفيع 1650
الوصف
ملخص تقني
يُعد خط تقطيع الصاج الرفيع 1650 التكوين المرجعي للفائف الفولاذ المدرفلة على البارد والفولاذ المقاوم للصدأ بسماكة 0,3–3,0 مم؛ وأقصى عرض للفافة 1650 مم. يجمع الخط في عملية منسّقة بين فكّ اللفافة المتحكم فيه، والتوجيه عند المدخل، والتقطيع بسكاكين قرصية دوّارة، وجمع قصّ الحواف، وفصل الأشرطة، والتحكم في الشدّ، واللفّ.
بتفاوت عرض ±0,05 مم وسرعة تصل إلى 120 م/دقيقة، يلبّي الخط احتياجات مراكز خدمة اللفائف ومصانع الأنابيب وورش الكبس والتشكيل.
ورش XIONGJIN
منشآتنا العاملة
ورقة البيانات التقنية
المواصفات التقنية
المعايير الرئيسية لمنتج خط تقطيع الصاج الرفيع 1650. تُؤكَّد التفاصيل لكل مشروع على حدة.
| الخامة | لفائف الفولاذ المدرفلة على البارد ولفائف الفولاذ المقاوم للصدأ |
|---|---|
| سماكة اللفافة | 0,3–3,0 mm |
| عرض اللفافة | حتى 1650 مم |
| مقاومة الشد (مرجعية) | σb ≤ 480 MPa |
| الوزن الأقصى للفافة | 15 t |
| القطر الداخلي للفافة | Ø508 / Ø610 mm |
| أقصى قطر خارجي للفافة | ≤ Ø2000 mm |
| المخرجات | لفائف أشرطة مقطوعة بدقة |
| القطر الداخلي للفافة النهائية | Ø508 mm |
| أقصى قطر خارجي للفافة النهائية | ≤ Ø2000 mm |
| الوزن الأقصى للفافة النهائية | 15 t |
| الحد الأدنى لعرض الشريط | 25 mm |
| عدد الأشرطة | حتى 22 شريطًا عند 0,3 مم؛ 6 أشرطة عند 3,0 مم |
| التفاوت في عرض الشريط | ±0,05 mm |
| الرايش (مرجعي) | ≤ 3% من سماكة الشريط |
| عرض قصّ الحواف (مرجعي) | 4–10 mm |
| سرعة الخط | 0–120 m/dak |
| سرعة إدخال الشريط | 0–15 m/dak |
| عمود السكاكين | 2 × Ø230 mm |
| سكين القطع | Ø350 × Ø230 mm |
| محرك رأس القطع | محرك 90 كيلوواط سريع بدون درجات |
| القدرة المركبة (مرجعية) | 270 kW |
| التغذية الكهربائية (مرجعية) | 380 فولط / 60 هرتز / ثلاثي الأطوار |

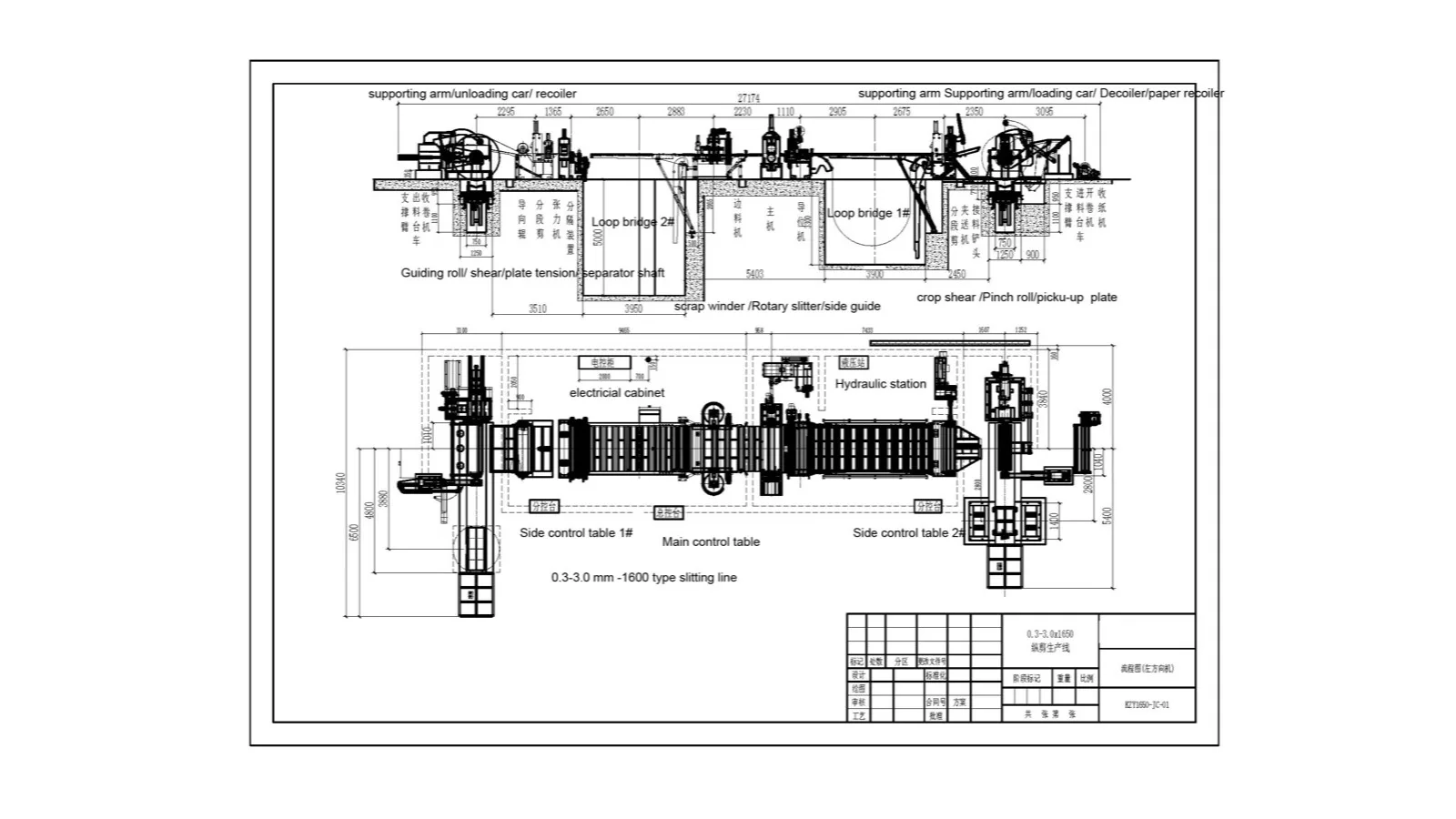

| المساحة المطلوبة (مرجعية) | حوالي 27 م × 9 م |
