خط القصّ الطولي بمقصّ التوقّف 1650 (4HI)
الوصف
ملخص تقني

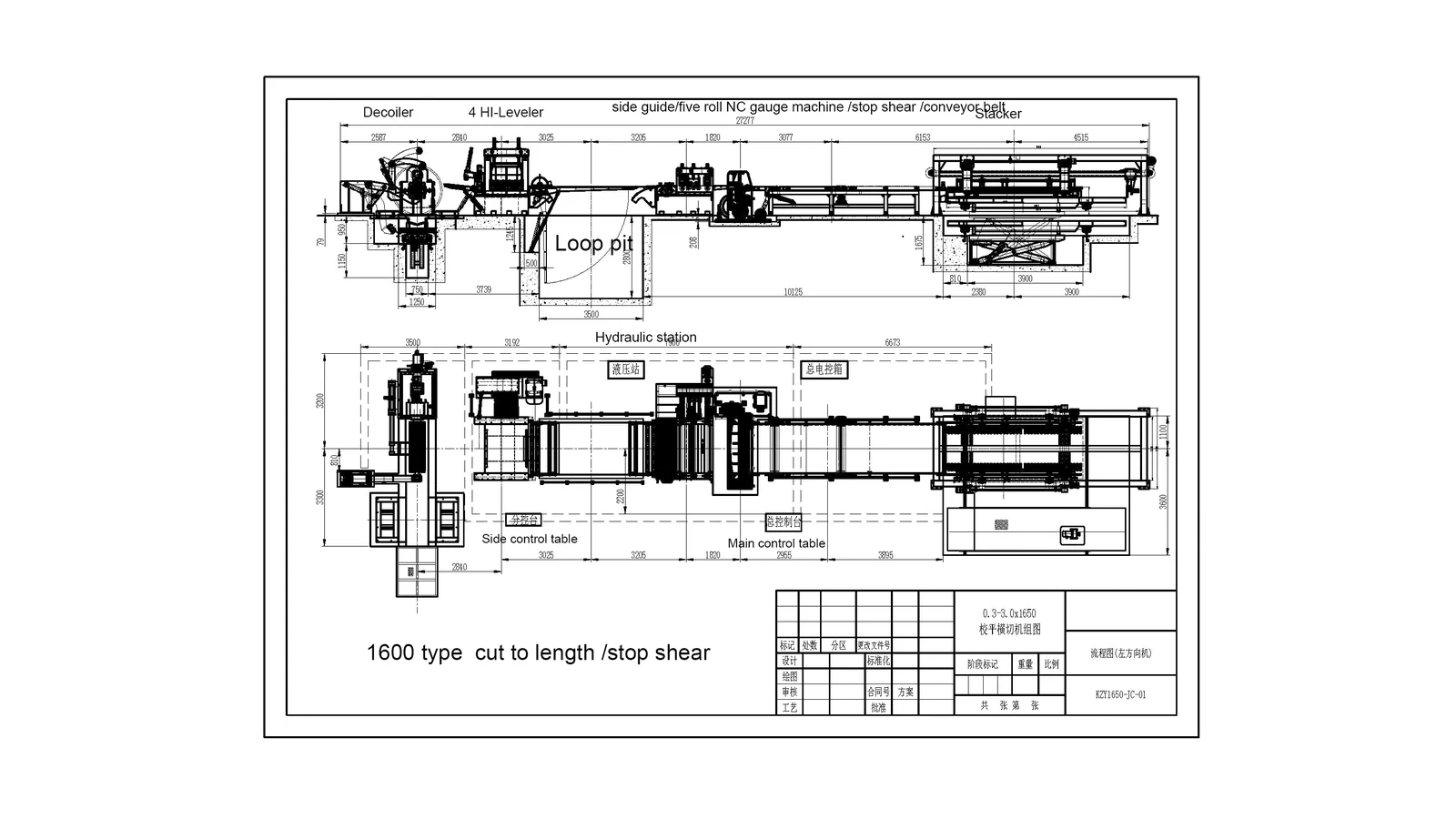

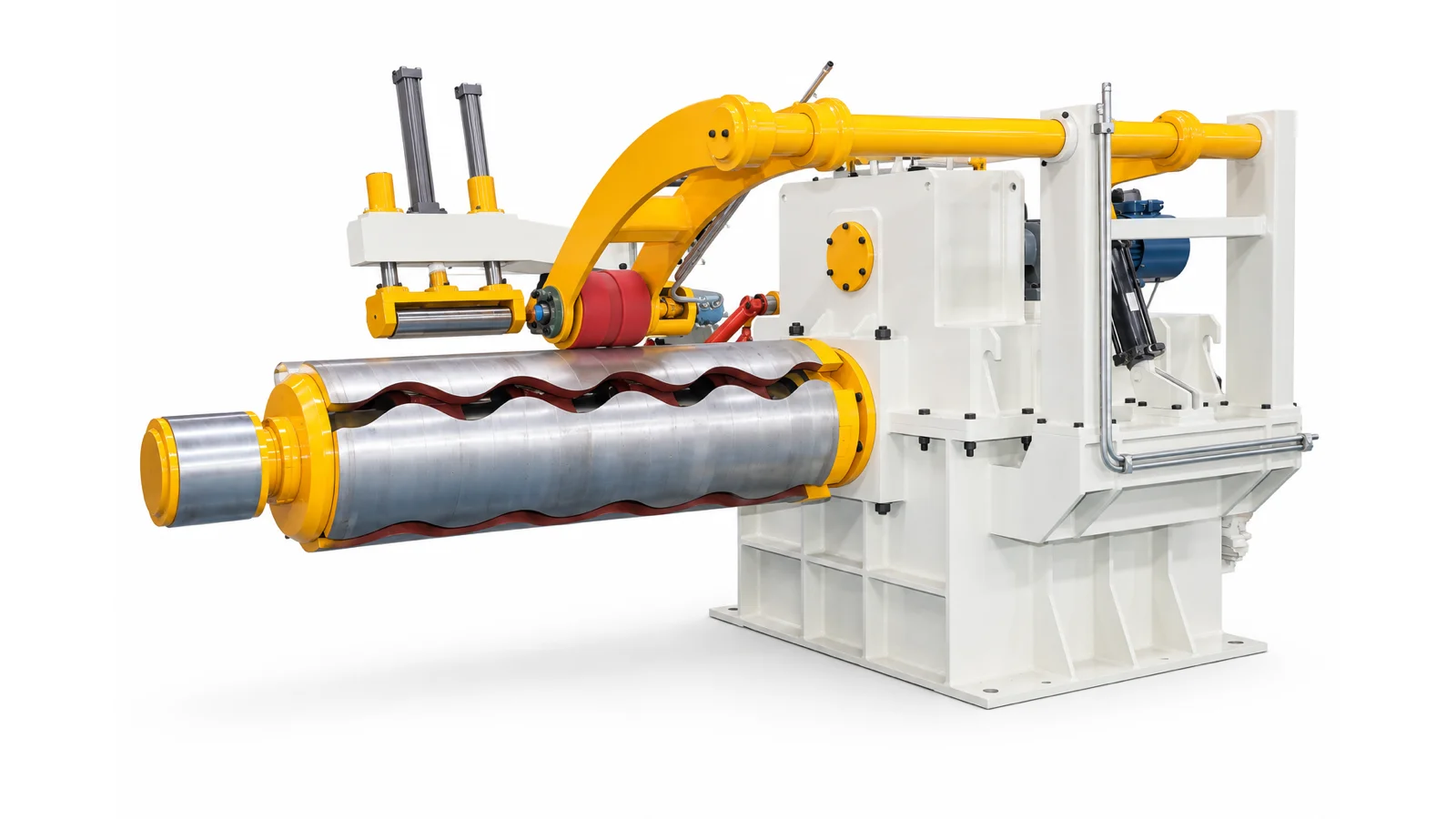

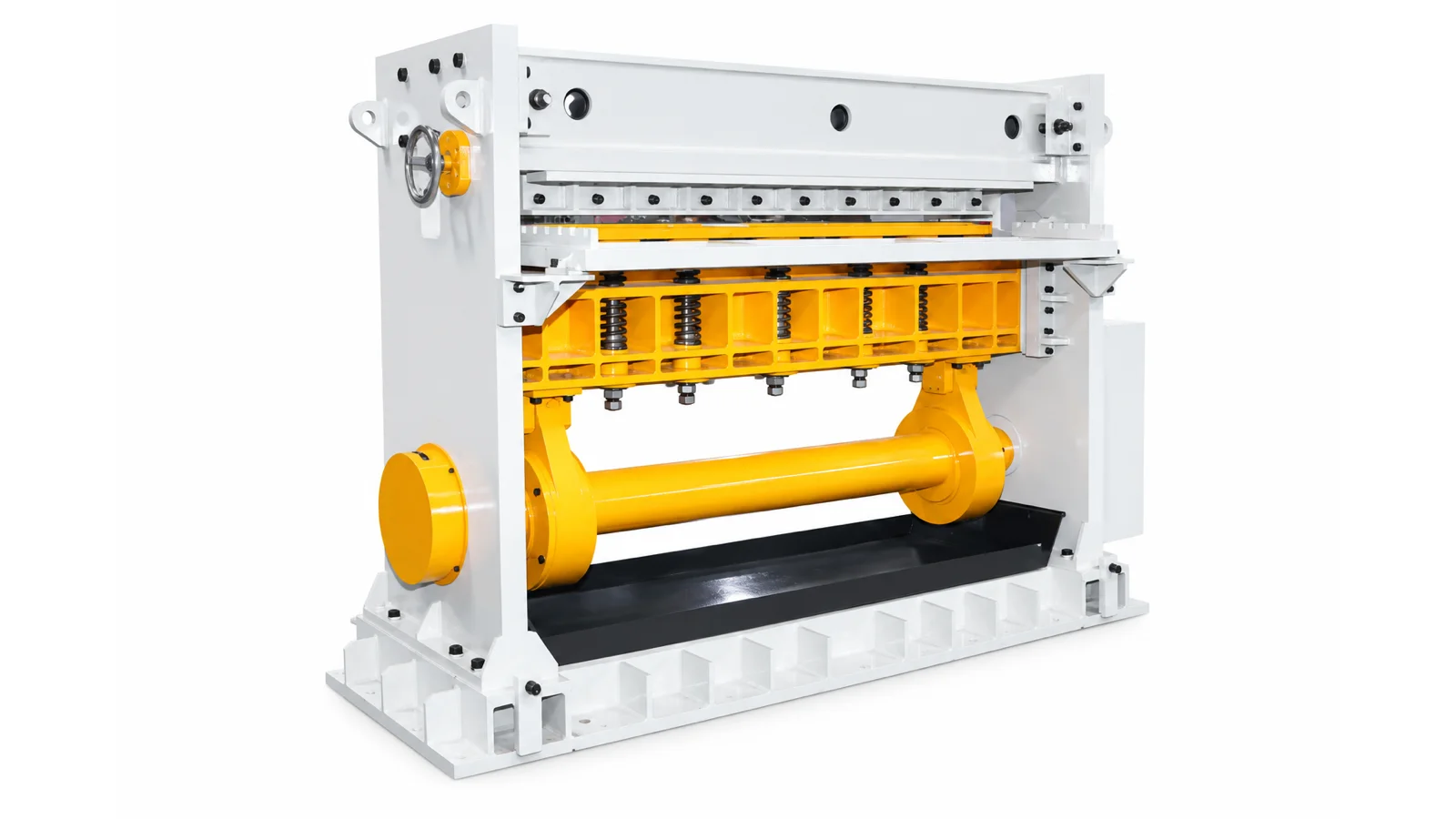

يحوّل خط القصّ الطولي بمقصّ التوقّف 1650 لفائف الفولاذ إلى ألواح مقوّمة بأطوال مبرمجة. يجمع التكوين المرجعي بين معالجة اللفائف وآلة التقويم الدقيقة 4HI بـ 19 أسطوانة والتغذية NC ومقصّ التوقّف وناقل اللفائف والتكديس التلقائي.
مثالي ضمن نطاق الخامات في العرض الفني للصاج المدرفل على البارد والصاج المجلفن والصاج المخلّل للاستخدام العام وصاج فولاذ السيارات — من مخزن اللفائف إلى ألواح مكدّسة بانتظام. الخيار الفني: آلة تقويم 6HI.
ورش XIONGJIN
منشآتنا العاملة
ورقة البيانات التقنية
المواصفات التقنية
المعايير الرئيسية لمنتج خط القصّ الطولي بمقصّ التوقّف 1650 (4HI). تُؤكَّد التفاصيل لكل مشروع على حدة.
| الخامة المناسبة | صاج مدرفل على البارد؛ صاج مجلفن؛ صاج مخلّل للاستخدام العام؛ صاج فولاذ السيارات |
|---|---|
| سماكة اللفافة | 0,3-4,0 mm |
| عرض الصاج | بحد أقصى 300-1.550 مم حسب العرض المرجعي المقدَّم |
| القطر الخارجي للفافة | 600-2.000 mm |
| القطر الداخلي للفافة | 508 / 610 mm |
| الوزن الأقصى للفافة | 15 t |
| مقاومة الشد للخامة | σb ≤ 980 MPa |
| شكل المنتج النهائي | ألواح صاج فولاذية مقوّمة ومقطوعة طوليًا ومكدّسة تلقائيًا |
| طول الصاج | بحد أقصى 210-4.000 مم حسب مرجع المكدّس المقدَّم |
| عرض الصاج النهائي | بحد أقصى 300-1.550 مم |
| التفاوت الطولي (L = 1 م) | ≤ ±0,3 مم عند السرعة الثابتة في الشرط المرجعي المذكور في العرض؛ ≤ ±0,5 مم أثناء التسارع أو التباطؤ |
| التفاوت القطري (L = 1 م) | ≤ ±0,5 مم عند السرعة الثابتة في الشرط المرجعي المذكور في العرض |
| دقة التقويم | ≤ +1,0 مم/م² قيمة مرجعية |
| رايش القطع | ≤ 5% من سماكة الصاج |
| دقة التكديس | انحراف المحاذاة ≤ 1 مم |
| سعة التكديس | بحد أقصى 5.000 كغ |
| سرعة القطع | 0-60 m/dak |
| القدرة المركبة | حوالي 250 كيلوواط |
| التغذية الكهربائية | 380 فولط / 60 هرتز / ثلاثي الأطوار |
| المساحة المطلوبة (مرجعية) | 28 m × 8 m |

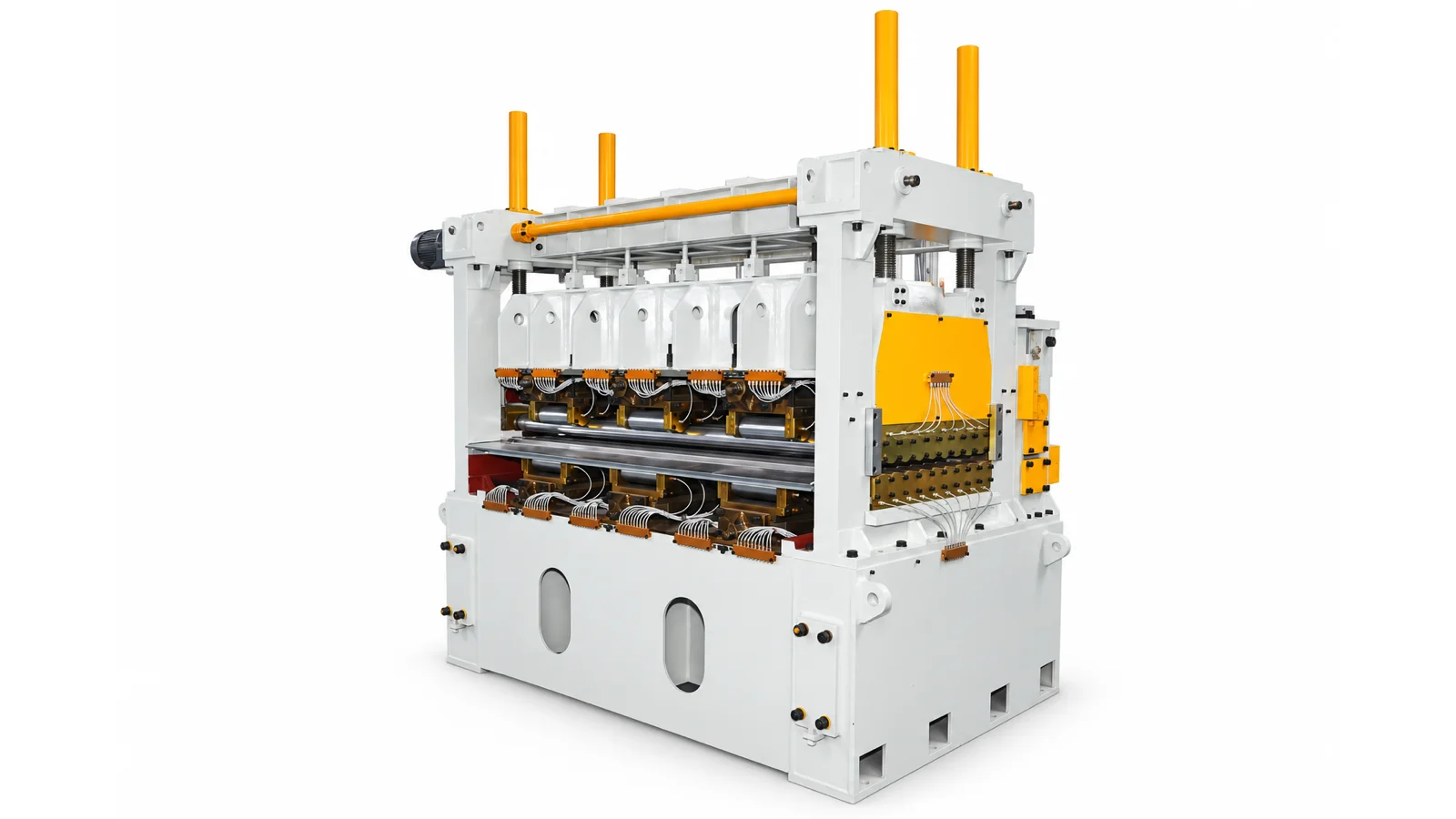

| تكوين آلة التقويم | آلة تقويم دقيقة 4HI بـ 19 أسطوانة |
| خيار تقني | تتوفر آلة تقويم 6HI كخيار هندسي |
هل تحتاج التكوين المناسب لخامتك؟
أرسل لنا السماكة وعرض اللفافة وحجم الإنتاج المتوقع — وسيقترح عليك الفريق الفني في XIONGJIN التكوين الأنسب.
